7,5-20\103кг\С3мм Стальная печь ТОП-Аква С carbon стекло прямое ДГ 400 ВП СВЕРХУ регистр тэн «Теплодар» ДРУГИЕ МОДЕЛИ ВНУТРИ

Конструкция печи состоит из 1) топки, внутри которой расположен водяной контур; 2) дверцы с запорным механизмом; 3) ящика зольника; 4) стальной варочной поверхности с конфорками из чугуна. Колосник из литейного чугуна, обеспечивает устойчивое горение всего объёма топлива. Варочная поверхность в режиме интенсивного горения нагревается до 3300 и может быть использована для приготовления и/или разогрева пищи. Все наружные поверхности печи окрашены двумя слоями жаростойкой кремнийорганической эмали, сохраняющей свойства при температуре до 600°C. Принцип работы печи основан на передаче энергии, полученной при сжигании топлива, теплоносителю (водяной контур) и воздуху (конвекция). Эффективность работы печи достигается большой площадью контакта дымовых газов с металлическими поверхностями топки и водяного контура.

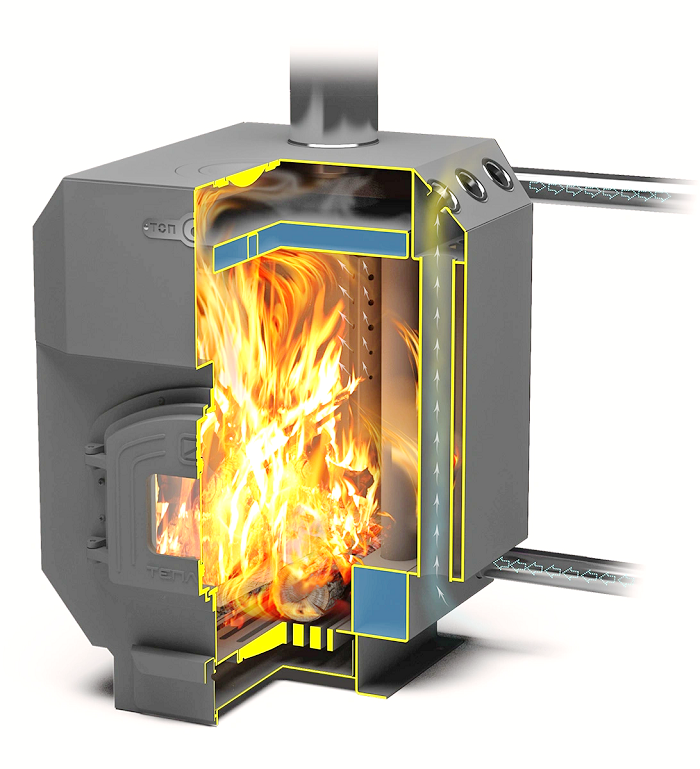

Корпус печи изготовлен из качественной конструкционной стали толщиной 3 мм. Топка (1) имеет форму параллелепипеда и содержит водяной контур и газоходный канал (12). В топочную камеру загружается топливо и в ней происходит горение. Газоходный канал (12), образованный пламяотбойником (6), обеспечивает оборот топочных газов. В задней верхней части печи имеется выходное отверстие для установки шибера (5). Ящик зольника (3) имеет достаточный объём для золы от нескольких протопок. Для возможности работы печи в режиме длительного горения на ящике зольника имеется уплотнительный шнур, а также специальное отверстие для подачи воздуха в топку при полностью закрытом ящике зольника. Чугунный колосник (9) отделяет топочную камеру от камеры с ящиком зольника и служит для укладки твердого топлива и распределения потока воздуха для горения. Дверца (2) изготовлена из чугуна имеет окно из термостойкого стекла и удобную ручку с крючком-зацепом. Геометрия крючка ручки и наличие уплотнительного шнура по корпусу дверцы обеспечивают необходимую герметичность. Водяной контур представляет собой верхнюю и нижнюю полости, объединенные системой труб (13) в единый объём. С противоположных сторон нижней полости имеются два штуцера с резьбой G1½” (11) предназначенные для присоединения трубы подвода теплоносителя (обратка) в необходимую сторону. С другой стороны монтируется блок ТЭН либо заглушка (опционально). Блок ТЭН предназначен для поддержания температуры теплоносителя в перерывах работы печи. Штуцер в верхней полости предназначен для присоединения трубы отвода теплоносителся (подача). Трубы конвективного отопления (7) расположенные у боковых стенок позволяют эффективно направлять конвективные потоки, обеспечивают высокую динамику прогрева помещения. Печь может работать как в интенсивном режиме так и в режиме длительного горения. При работе печи в интенсивном режиме: • первичный воздух подается через открытый ящик зольника (3), проходит через колосник (9) и попадает в нижнюю зону горения • вторичный воздух, предварительно разогретый, проходит через канал подачи вторичного воздуха (8) и попадает в верхнюю зону горения Интенсивный режим предназначен для быстрого розжига печи, а также для возможности приготовления пищи. Продолжительность интенсивного режима должна составлять не более 10% от общего времени эксплуатации печи. Более длительная эксплуатация в данном режиме может привести к снижению срока службы изделия. При работе печи в режиме длительного горения: • первичный воздух подается через отверстие в закрытом ящике зольника (3), проходит через колосник и попадает в нижнюю зону горения • вторичный воздух, предварительно разогретый, проходит через канал подачи вторичного воздуха (8) и попадает в верхнюю зону горения Режим длительного горения предназначен для непрерывного поддержания тепла в помещении до 4 часов.
