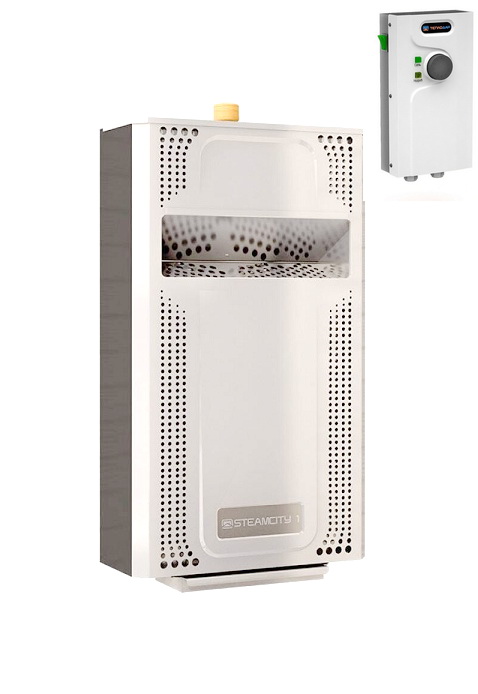

12кг\2,7-5,3 Нержавеющая печь-ПАРОГЕНЕРАТОР SteamCity С ПУЛТОМ настенная inox GSM ПГ «Теплодар» ДРУГИЕ МОДЕЛИ ВНУТРИ

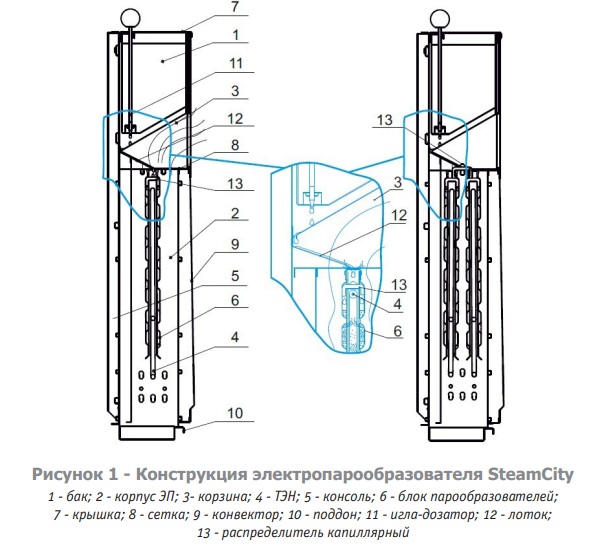

Конструкция ЭП (Рисунок 1) – модульная. Все элементы конструкции выполнены из нержавеющей стали. Каждый модуль конструкции может быть легко демонтирован для обслуживания. Все модули: ТЭН, блок парообразования, корпус, экран защиты бака, конвектор, собраны на консоли, крепящейся на стене. Соединение частей разъёмное, что облегчает обслуживание и ремонт. ЭП состоит из ТЭНа и блока парообразования, надетого поверх ТЭНа, где происходит нагрев, испарение воды и пароперегревание до рабочей температуры. Вода в блок парообразования попадает из бака, установленного над блоком парообразования по лотку. Расход воды регулируется вручную при помощи игольчатого дозатора. От перегрева бак защищён наклонным экраном, направляющим паровоздушный поток в проём, имеющийся на фронтальной поверхности конвектора. В нижней части корпуса установлена клеммная колодка, две клеммы которой присоединены к контактам токовыводов ТЭНа, а третья клемма к корпусу ЭП. Для электрической разводки используется провод ПРКА 1,5 мм2 с термостойкой силиконовой изоляцией. От вероятного попадания влаги клеммная колодка защищена козырьком под которым она и крепится. Чтобы избежать вероятности случайного поражения электрическим током, установлено перфорированное выдвижное дно.
