Раздел:
- Печи отопительные
Производитель:
- «Теплодар»

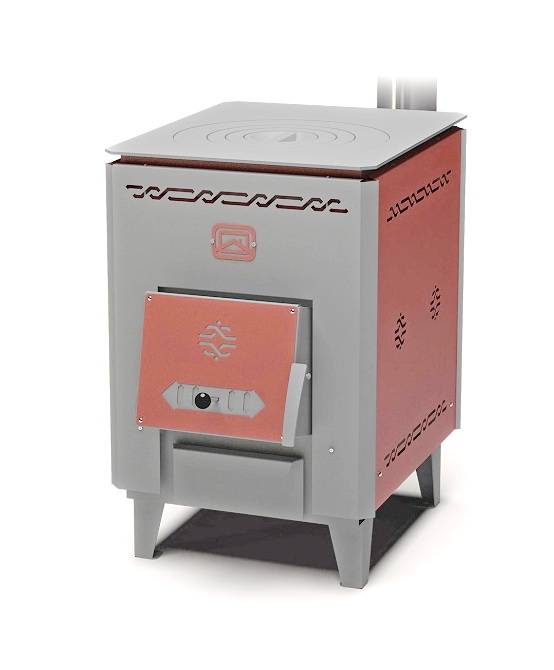

Конструкция печей «БАТЫР» состоит из 1) топки, закрытой декоративным кожух-конвектором; 2) дверцы с запорным механизмом; 3) ящика зольника; 4) варочной поверхности из чугуна. Колосник 200х300 из литейного чугуна, обеспечивает устойчивое горение по всей длине топки. Верхняя поверхность топки в режиме интенсивного горения нагревается до 5600 и может быть использована для приготовления и/или разогрева пищи. Все наружные поверхности печи окрашены двумя слоями жаростойкой кремнийорганической эмали, сохраняющей свойства при температуре до 600°C. Принцип работы печи «БАТЫР» основан на передаче энергии, полученной при сжигании топлива, на обогрев помещения. Эффективность работы печи достигается большой площадью поверхностей контакта дымовых газов с металлическими поверхностями топки при обороте дымовых газов в газоходном канале. Корпус печи изготовлен из качественной конструкционной стали толщиной 3 мм, а наиболее термонагруженные элементы - до 5 мм. Топка (1) имеет форму параллелепипеда и содержит топочную камеру и газоходный канал (10). В топочную камеру загружается топливо и в ней происходит горение. Газоходный канал, образованный пластинами пламяотбойниками, обеспечивает оборот топочных газов. В задней части топки печи имеется выходное отверстие для присоединения дымохода. Ящик зольника (5) имеет достаточный объём для вмещения золы от нескольких протопок. Для возможности работы печи в режиме длительного горения на ящике зольника имеется уплотнительный шнур для плотного его прилегания, а также специальное отверстие для подачи воздуха в топку при полностью закрытом ящике зольника. Чугунный колосник (12) отделяет топочную камеру от камеры с ящиком зольника и служит для укладки твердого топлива и распределения потока воздуха для горения. Дверца (3) состоит из специального стального короба и ручки с крючком-зацепом. Геометрия крючка ручки и наличие уплотнительного шнура по корпусу дверки обеспечивают плотное её прилегание к топливному каналу топки (2). Для подачи вторичного воздуха в топку в конструкции двери предусмотрена специальная задвижка (4). Кожух-конвектор (7) позволяет направлять конвективные потоки, обеспечивает динамику прогрева помещения и выполняет декоративную функцию наряду с дверкой и ящиком зольника. Печь может работать как при объёмном, так и при верхнем типах горения. При объёмном горении первичный воздух при открытом ящике зольника (5) подается через колосник (12) и распределяется для горения по всему объёму топлива печи. Такой тип горения оптимален при использовании дров в качестве основного типа топлива. Работа печи при верхнем горении реализована следующим образом: • Первичный воздух, предварительно разогретый, подается через канал подачи первичного воздуха (11), расположенный на задней стенке топки печи, и проникает в укладку топлива в топке, то есть прямо в зону горения; фронт горения постепенно перемещается к задней стенке топки с образованием минимального количества золы (менее 1%). • Вторичный воздух подается через щелевое отверстие в дверце печи (4), дожигает образующиеся газы и распространяет горизонтальное горения поверх укладки. При организации верхнего горения идет процесс интенсивной теплопередачи посредством инфракрасного излучения. При этом не происходит экранирование верхним слоем дров лучистой энергии, пока вся закладка не займется огнем, как происходит при классическом розжиге снизу на колосниках. Печь может эксплуатироваться в двух режимах: Интенсивный режим при любом типе горения (закрытая дверь топки, открытая заслонка подачи воздуха на дверце в положении «открыто», ящик зольника приоткрыт) предназначен для быстрого розжига печи, а также для возможности приготовления пищи. Продолжительность интенсивного режима должна составлять не более 10% от общего времени эксплуатации печи. Более длительная эксплуатация в данном режиме может привести к снижению срока службы изделия. Режим длительного горения при верхнем горении (закрытая дверь топки, плотно закрытый зольник, заслонка подачи воздуха в положении «закрыто») для непрерывного поддержания тепла в помещении продолжительностью до 10 часов. Для возможности работы в режиме длительного горения в печи предусмотрены специальный канал (11) на задней стенке топки с подачей воздуха в верхнюю зону горения и специальный съёмный отбойник (9), который образует газоходный канал в топке печи (10). Демонтаж отбойника позволяет устанавливать на печь казан объёмом от 10 л - в этом случае будет обеспечен максимальный прогрев казана. Демонтаж отбойника можно производить с помощью кочерги, входящей в комплект печи.
