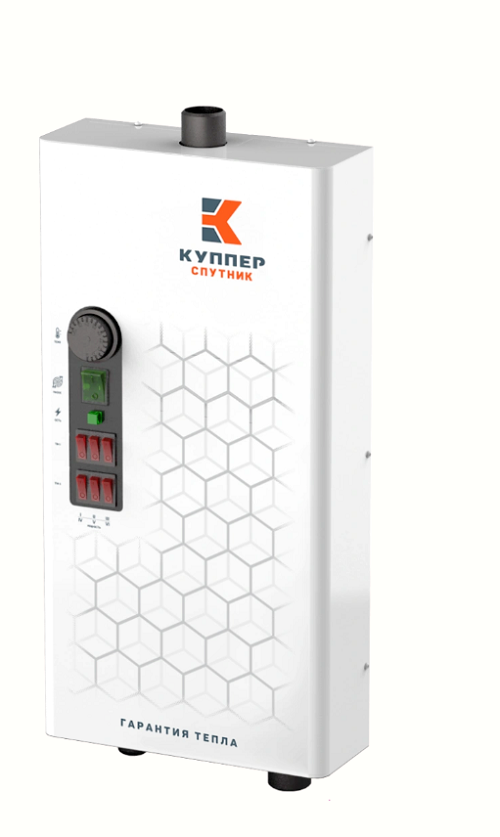

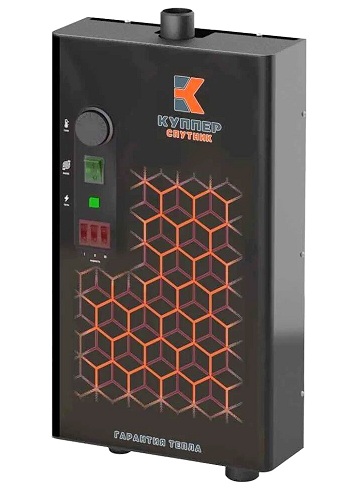

3-18\10кг Котёл электрический Куппер Спутник (2.0 ) антифриз GSM «Теплодар» ДРУГИЕ МОДЕЛИ ВНУТРИ

Принцип действия электрических котлов основан на передаче энергии, от разогретого ТЭНа, при прохождении через него тока, теплоносителю. Котел представляет собой утепленный герметичный теплообменник со штуцерами подключения к системе отопления, в котором распологается блок ТЭН. Теплообменник расположен в стальном корпусе котла. На передней панели корпуса котла распологает- ся блок управления котлом. При поддержании заданной температуры теплоносителя термостат котла, на ос- нове данных поступающих с температурного датчика, обеспечивает включение или от- ключение блока ТЭНов. Каждый ТЭН в блоке запитан отдельно, что позволяет дискретно регулировать мощность электрического нагрева. Мощность электрического котла изменяется вручную в три ступени при помощи переключателей.

Теплообменник котла [1] закреплен на основании корпуса котла [6]. Для котлов мощностью 3, 6 и 9 кВт в нижней части теплобменника находится штуцер G 1 1/2” [2], в который установлен блок ТЭН [3]. Для котлов мощностью 12, 15 и 18 кВт штуцер для установки первого блока ТЭН располагается в нижней части теплобменника, а для установки второго блока ТЭН в верхней части теплообменника. На корпусе теплообменника располагаются два штуцера G1 1/4”: сверху - штуцер подачи [4], снизу — штуцер обратки [5]. На основании корпуса котлов мощностью 3, 6 и 9 кВт установлены кронштейн силовых подключений [7] и кронштейн блока управления [8]. На кронштейне силовых подключений располагаются колодка клеммная силовая [9] и силовые реле [10]. На основании корпуса котлов мощностью 12, 15 и 18 кВт установлены два кронштей- на силовых подключений и кронштейн блока управления. На нижнем кронштейне силовых подключений располагаются колодка клеммная си- ловая и силовые реле, на верхнем кронштейне только силовые реле. На кронштейне блока управления установлены переключатели ступеней мощности [11], индикатор работы котла [12], переключатель питания котла [13], термостат [14] с колбой, закреплённой на теплообменнике под утеплителем, а также колодка клеммная управления [15]. Для котлов мощностью 3, 6 и 9 кВт количество ступеней мощности равно 3. Для котлов мощностью 12, 15 и 18 кВт количество ступеней мощности равно 6. В корпус котла установлен аварийный терморегулятор [16], защищающий котел от перегрева. Кабель питания, идущий от автоматического выключателя (в комплект поставки не входит), заводятся в корпус котла через кабельный ввод [17]. Провода фазной линии и нулевой провод подключаются к силовой клемме, а заземляющий провод подключается к клемме заземления [18]. ВНИМАНИЕ! Котёл обязательно должен быть заземлён. ВНИМАНИЕ! Концы кабеля питания должны быть обязательно огильзованы соответствующими наконечниками. ВНИМАНИЕ! Электрический котёл обязательно необходимо защищать автоматическим выключателем, в паре с УЗО, либо дифференциальным автоматом, соответствующим номиналу рабочего тока и обеспечивающим селективность защитного отключения. Корпус котла закрывается облицовкой [19] закреплённой на основании при помощи винтов. На боковой части облицовки смонтирован технический шильд [20], на котором нанесена информация: тип котла, заводской номер, дата выпуска, технические характеристики, контактные данные производителя.
