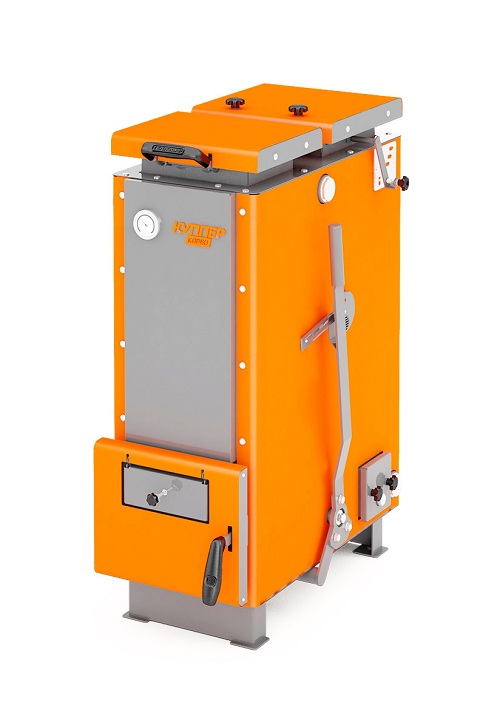

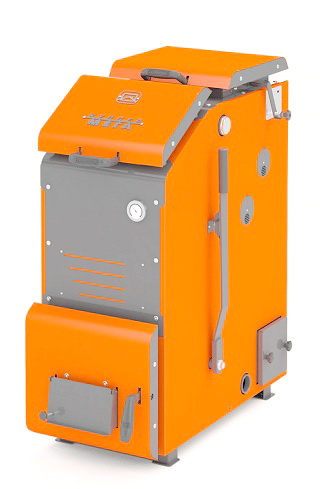

16-32\230 кг\60л\70л\С3мм Универсальный котёл ф 150мм Куппер МЕГА carbon 500 СЗАДИ регулятор тэн "Теплодар" ДРУГИЕ МОДЕЛИ ВНУТРИ

Принцип действия водогрейных котлов модельного ряда Куппер МЕГА основан на передаче тепловой энергии, высвобождаемой при сжигании топлива, теплоносителю. Котлы модельного ряда Куппер МЕГА имеют возможность работать в двух режимах: • нижнее горение (рекомендуется для сжигания угля, а также брикетов) • верхнее горение (рекомендуется для сжигания дров, а также брикетов) Высокая эффективность теплоотдачи к теплоносителю достигается благодаря шахтной конструкции котла в котором имеется загрузочная зона, она же зона горения, и зона эффективного теплообмена с развитой трехходовой схемой теплообменника, позволяющей наиболее эффективно нагревать теплоноситель. Конструкция водяного контура способствует созданию направленного потока теплоносителя, что обеспечивает максимально эффективный теплообмен и исключает застойные зоны. Дно котла является водонаполненным, что необходимо для обеспечения безопасности и дополнительного съёма тепла. Высокоэффективный процесс горения обеспечивается управляемой подачей воздуха в зону горения: • первичного воздуха для основного горения, подаваемого из зольника через чугунную колосниковую решётку • вторичного воздуха, подаваемого равномерно по газоотводным каналам, расположенным в загрузочной шахте котла • третичного воздуха осуществляющего дожиг топочных газов, подаваемого через окна расположенные в боковых стенках котла Корпус изготавливается из качественной конструкционной стали толщиной 3мм. Для обеспечения достаточной прочности водяной рубашки, стенки наружного и внутреннего корпусов котлов скреплены стяжками.

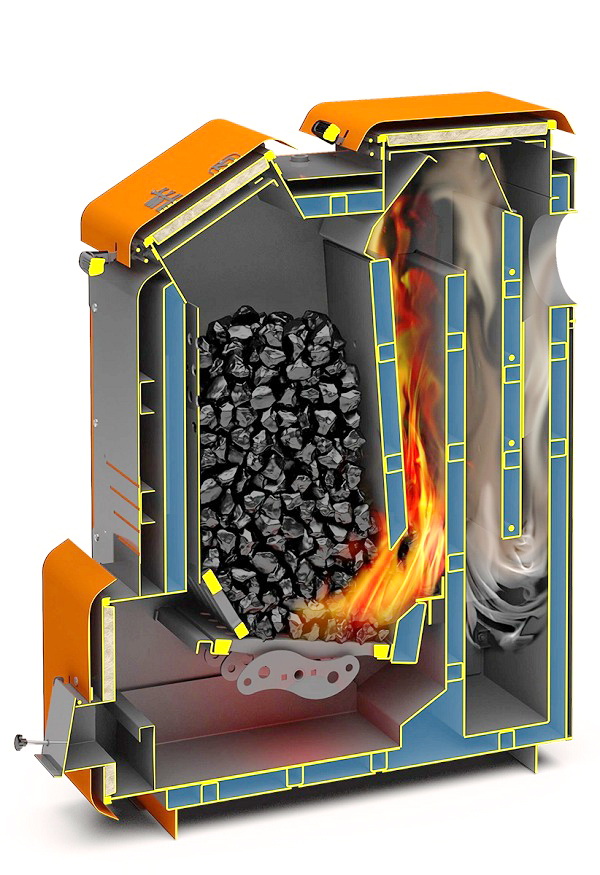

Котёл состоит из корпуса топки (1) охваченного наружным корпусом водяной рубашки (2). В корпусе топки имеются поперечные перегородки разделяющие корпус котла на функциональные зоны — шахты: загрузочную (топочную) (3), первого восходящего хода (4), нисходящего хода (5) и второго восходящего хода (6) по которому дым отводится в патрубок дымохода (7), расположенный на задней стенке котла. Наружные поверхности котла облицованы декоративными панелями (8) с полимерным покрытием, что уменьшает рассеивание тепла в котельном помещении и обеспечивает безопасную температуру наружных поверхностей. На боковых сторонах котла расположено по два штуцера с внутренней трубной резьбой G1 1/2’’: вверху штуцер (9) - для подключения подачи теплоносителя из котла в систему отопления и внизу штуцер (10) - для подключения обратки теплоносителя из системы отопления в котел. Таким образом можно легко подключить котёл к отопительной системе с любой стороны. ВНИМАНИЕ! Не рекомендуется диагональное присоединение патрубков подачи и обратки. Рекомендуется контур отопления присоединять с одной стороны. При диагональном подключении, в момент отключения электричества, или выходе из строя циркуляционного насоса, будет затруднена циркуляция и возникнут локальные закипания теплоносителя, которые могут привести к выходу из строя котла и системы отопления в целом. В один из штуцеров обратки имеется возможность установить блок ТЭНов. ВНИМАНИЕ! Блок ТЭНов в комплект котла не входит. На верхней стенке котла расположен штуцер клапана сброса воздуха (11). На всех моделях котлов установлены три дверцы: • дверца прочистная (13), предназначенная для прочистки теплообменника котла от сажи; • дверца загрузочная (14), через которую ведется закладка топлива (угля, дров). • дверца зольная (15), предназначенная для регулирования процесса горения топлива. Дверца оснащена заслонкой подачи первичного воздуха (16). Все двери имеют коробчатую конструкцию, заполненную базальтовым картоном. По периметру в них вложен кремнеземный шнур, обеспечивающий герметичное закрывание топки. Также двери имеют кожуха-конвекторы, которые обеспечивает безопасную температуру наружных поверхностей дверей. Заслонка подачи первичного воздуха (16), установленная на зольной дверце, позволяет контролировать интенсивность горения топлива. Настройка интенсивности горения может быть как ручной (при помощи поворота винта регулировки подачи воздуха (17) расположенного на заслонке), так и автоматической, при установке регулятора тяги (не входит в базовую комплектацию), для которого с левой боковой стороны котла предусмотрен штуцер G3/4» (12). На штуцер регулятора тяги, один из штуцеров подачи и один из штуцеров обратки установлены заглушки. ВНИМАНИЕ! Детали установленные на резьбовые штуцеры на заводе не уплотнены. Под загрузочной дверцей расположен лоток защитный из нержавеющей стали (18), в открытом состоянии способствующий удобству загрузки топлива (угля), а в закрытом являющийся пламя отбойником защищающим загрузочную дверцу. Под прочистной дверцей также расположен защитный экран (19) из нержавеющей стали. При розжиге котла, а также для исключения дымления из проема загрузочной дверцы при ее открывании (например при загрузке топлива), направление движения топочных газов регулируется поворотной заслонкой прямого хода (20), открывающей прямой ход дымовых газов минуя шахты теплообменника. Управление заслонкой осуществляется при помощи ручки рычага выведенного на правую сторону котла. Рычаг и заслонка располагаются параллельно, поэтому положение ручки соответствует расположению заслонки, при этом положение заслонки фиксируется пружинным механизмом (22). Для выбора режима горения используется заслонка (21), положение которой обеспечивает направление движения топочных газов соответствующее выбранному режиму горения. (более подробно см. в разделе «Режимы эксплуатации котла») Внизу на боковых стенках котла расположены ревизионные люки (23) для удаления отложений и сажи после прочистки элементов теплообменника. Люки фиксируются при помощи зажимных винтов (24). На боковых стенках котла имеются створки для регулирования подачи третичного воздуха в режиме нижнего горения (25) и в режиме верхнего горения (26). На котле используется оригинальная конструкция колосников горизонтального (27) и наклонного (28), имеющих большую площадь сечения для прохождения первичного воздуха в зону горения, а также механизма шурования топлива (29). Механизм шурования топлива приводится в движение рычагом (30), расположенным на боковой стенке котла. Для исключения нахождения механизма шурования в зоне горения, во время эксплуатации котла, рычаг имеет фиксатор (31) также расположенный на боковой стенке котла. При необходимости рычаг и фиксатор можно перенести на противоположную стенку котла. Особенность конструкции котла заключается в том, что для увеличения качества горения котел имеет дополнительные каналы подачи вторичного воздуха из зольника, в зону горения: • в режиме нижнего горения — канал для подачи вторичного воздуха, минуя слой загруженного топлива в зону горения (32). • в режиме верхнего горения — канал для подачи вторичного воздуха в верхнюю зону горения (33). Канал распределения вторичного воздуха (37) устанавливается на канал подачи вторичного воздуха (32) и служит для дозированной подачи воздуха в зону горения. Зольный ящик (34), расположенный под чугунными колосниками, имеет объем достаточный для хранения золы образующейся в течение длительной работы котла. На боковой стенке котла смонтирован технический шильд (35), на котором нанесена информация: тип котла, заводской номер, дата выпуска, технические характеристики, контактные данные производителя. Болт заземления (36) располагается на задней ножке котла. ВНИМАНИЕ! Котёл должен быть заземлён. Котёл комплектуется шибером поворотным, термометром капиллярным, заглушкой G3/4» - 1шт, заглушкой G 1 1/2» - 1шт и комплектом прочистного оборудования.
